Lesson 3: Gestion du stockage avancé (LVM)

Objectifs du chapitre

Installer, configurer et surveiller des volumes LVM sous Linux.
Utiliser les commandes de base liées à LVM.

1. Architecture LVM

LVM empile trois niveaux : les disques deviennent des volumes physiques (PV), réunis dans un groupe de volumes (VG), lui-même découpé en volumes logiques (LV).

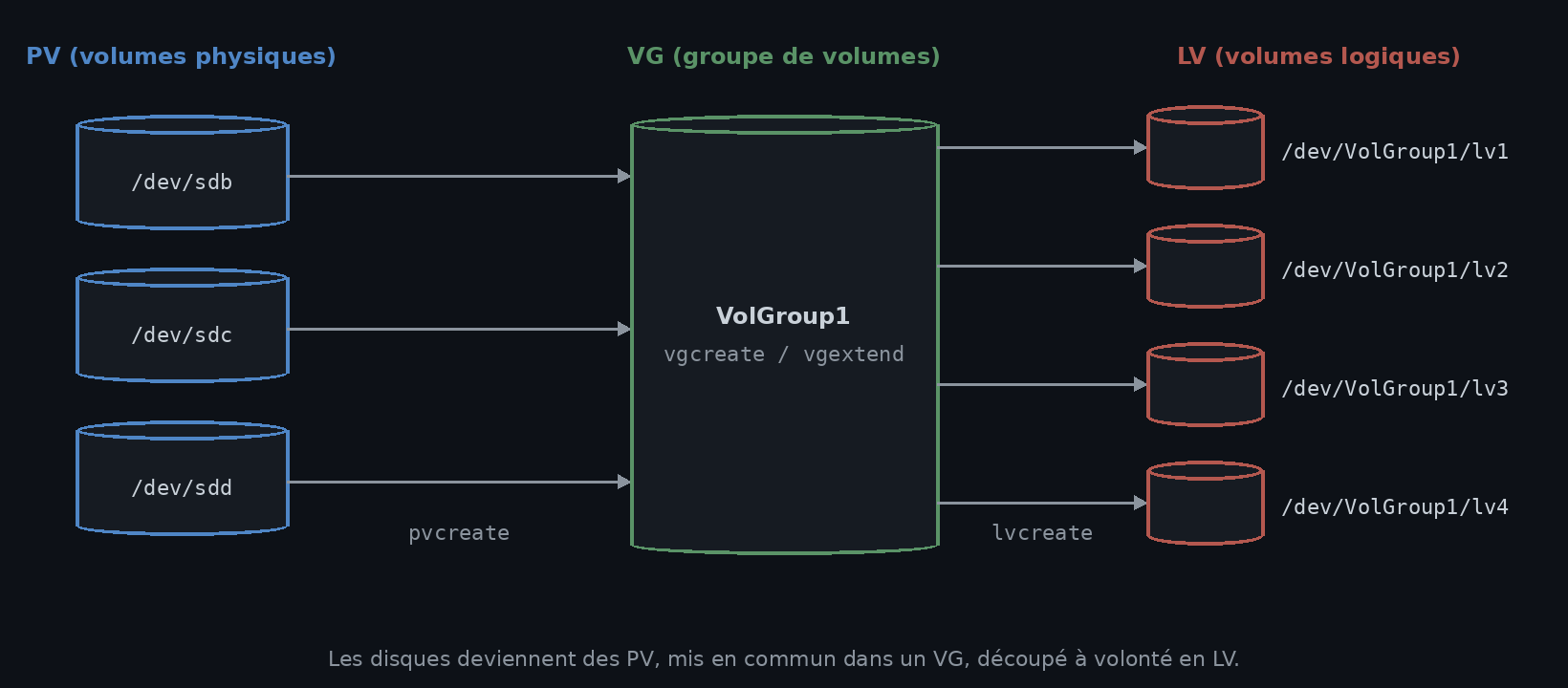

Trois disques /dev/sdb, sdc et sdd deviennent des PV, réunis dans le groupe VolGroup1, découpé en quatre LV

Niveau	Création	Affichage
PV (Physical Volume)	`pvcreate`	`pvdisplay`
VG (Volume Group)	`vgcreate`, `vgextend`	`vgdisplay`
LV (Logical Volume)	`lvcreate`	`lvdisplay`, `lvs`, `lvscan`

L’environnement du tutoriel est une VM CentOS 7 server (VMware Workstation ou VirtualBox) avec quatre disques : sda pour le système, sdb, sdc et sdd pour LVM.

2. Création des volumes physiques (PV)

# pvcreate /dev/sdb
# pvcreate /dev/sdc
# pvcreate /dev/sdd
# pvdisplay

Un PV neuf apparaît dans pvdisplay sans VG Name, avec Allocatable NO et 0 PE tant qu’il n’appartient à aucun groupe.

3. Création du groupe de volumes (VG)

# vgcreate VolGroup1 /dev/sdb /dev/sdc
# vgdisplay

Avec deux disques de 5 Go, vgdisplay donne VG Size 9,99 GiB et PE Size 4,00 MiB (2558 PE au total).

4. Création des volumes logiques (LV)

# lvcreate -L 1G -n lv1 VolGroup1
# lvcreate -L 1G -n lv2 VolGroup1
# lvcreate -L 1G -n lv3 VolGroup1
# lvcreate -L 1G -n lv4 VolGroup1
# lvdisplay
# lvs

Option	Rôle
`-L 1G`	Taille du LV.
`-n lv1`	Nom du LV, accessible ensuite sous `/dev/VolGroup1/lv1`.

5. Formatage des volumes logiques

# mkfs.ext4 /dev/VolGroup1/lv1
# mkfs.ext4 /dev/VolGroup1/lv2
# mkfs.ext4 /dev/VolGroup1/lv3
# mkfs.ext4 /dev/VolGroup1/lv4

6. Montage des volumes logiques

Les répertoires de montage sont à créer avant le montage.

# mkdir -p /data/lv1 /data/lv2 /data/lv3 /data/lv4
# mount /dev/VolGroup1/lv1 /data/lv1
# mount /dev/VolGroup1/lv2 /data/lv2
# mount /dev/VolGroup1/lv3 /data/lv3
# mount /dev/VolGroup1/lv4 /data/lv4
# df -h

Dans df -h, les LV apparaissent sous la forme /dev/mapper/VolGroup1-lv1. Pour un montage permanent, il faut ajouter la ligne dans /etc/fstab.

7. Gestion des volumes

Opération	Commandes
Agrandir le VG avec `/dev/sdd`	`vgextend VolGroup1 /dev/sdd`
Agrandir lv1 de 1 Go	`lvextend --size +1G --resizefs /dev/VolGroup1/lv1`
Supprimer lv4	`umount /dev/VolGroup1/lv4` puis `lvremove /dev/VolGroup1/lv4`
Réduire lv2 de moitié	`umount /dev/VolGroup1/lv2` puis `lvreduce -L 512M /dev/VolGroup1/lv2`
Donner tout l’espace restant à lv3	`lvresize -l +100%FREE -r /dev/VolGroup1/lv3`

# vgextend VolGroup1 /dev/sdd
# vgdisplay                      # VG Size passe à <14,99 GiB

# lvextend --size +1G --resizefs /dev/VolGroup1/lv1
# lvdisplay /dev/VolGroup1/lv1   # LV Size 2,00 GiB

# umount /dev/VolGroup1/lv4
# lvremove /dev/VolGroup1/lv4
# lvs

# umount /dev/VolGroup1/lv2
# lvreduce -L 512M /dev/VolGroup1/lv2
# lvscan

# lvresize -l +100%FREE -r /dev/VolGroup1/lv3
# lvdisplay /dev/VolGroup1/lv3   # LV Size <12,49 GiB

--resizefs (ou -r) redimensionne le LV et agrandit le système de fichiers en même temps : resize2fs est appelé et le changement se fait en ligne, sans démonter.
-l +100%FREE compte en extents (-l) au lieu d’une taille (-L) et prend tout l’espace libre du VG.
lvremove et lvreduce demandent confirmation. lvreduce prévient : WARNING: Reducing active logical volume to 512,00 MiB. THIS MAY DESTROY YOUR DATA (filesystem etc.).

8. Vérification avec df

# df -h /dev/VolGroup1/lv1
# df -h /dev/VolGroup1/lv2
# df -h /dev/VolGroup1/lv3

Volume	Résultat
lv1	2,0G, monté sur `/data/lv1` : le système de fichiers a suivi l’extension grâce à `--resizefs`.
lv2	N’apparaît pas comme monté (il a été démonté pour la réduction) : `df` affiche `devtmpfs`.
lv3	13G, monté sur `/data/lv3` : il occupe tout l’espace restant du VG.
